地下综合管廊抗爆墙规范体系与安全防护标准全解析

普通 3.0h 防火隔墙仅满足耐火分隔，无法抵御爆炸冲击波冲击；地下管廊空间密闭、土壤侧向压力大、常年潮湿积水，对墙体抗爆承载力、密闭防水、防腐耐久、节点封堵提出远高于地面建筑的特殊要求。本文系统梳理地下管廊抗爆墙全套国家强制规范、分级安全防护指标、结构构造标准、施工验收管控要求，明确燃气舱、管廊监控间、舱室分隔、人防兼顾管廊四类场景的差异化落地标准。

二、地下管廊抗爆墙核心现行规范依据

1. 《城市综合管廊工程技术规范》GB 50838-2015（2024 年版）管廊基础强制规范，明确燃气舱、电力舱防火分隔、舱室隔离墙体耐火、密闭封堵基础要求，规定燃气舱每 200m 设置隔断墙体，交叉舱室必须做 3.0h 不燃分隔。

2. 《石油化工建筑物抗爆设计标准》GB/T 50779-2022地下燃气舱爆炸荷载计算、抗爆墙体承载力、冲击波消散、有人值守监控间抗爆防护核心计算依据，适用于可燃气体密闭空间爆炸工况设计。

3. 《抗爆间室结构设计规范》GB 50907-2013钢筋混凝土抗爆墙厚度、配筋、洞口加固、动荷载验算专用规范，地下密闭空间抗爆墙体构造设计核心标准。

4. 《建筑防火通用规范》GB 55037、《建筑设计防火规范》GB 50016墙体不燃性能、耐火极限、甲级防爆门、管线防火封堵统一要求。

5. 国标图集 14J938《抗爆、泄爆门窗及屋盖、墙体建筑构造》抗爆墙节点、穿墙套管、门框墙、拼接密封标准化施工详图。

6. 人防配套标准（兼顾人防管廊适用）《人民防空地下室设计规范》GB 50038、各地综合管廊人防设计标准（DB23/T 3432、DB37/T 4513 等），管控人防型管廊防爆波、防护密闭构造要求。

7. 《爆炸危险环境电力装置设计规范》GB 50058燃气舱 2 区爆炸环境配套抗爆电气、穿墙密封协同防护标准。

三、地下管廊抗爆墙基础分级安全防护标准

（一）按爆炸荷载划分抗爆压力等级（管廊专用）

1. 低压防护 0.05MPa适用于支线小型燃气舱、燃气支管检修分段隔墙，仅抵御轻微泄漏爆炸，墙体可采用装配式轻钢复合抗爆墙。

2. 中压标准 0.1~0.2MPa（主流通用等级）城市主干管廊燃气舱标准抗爆等级，覆盖绝大多数新建综合管廊，抵御管道破裂大量燃气积聚爆炸，隔离燃气舱与电力舱、疏散通道。

3. 高压重载 0.3MPa 及以上高压天然气主管舱、燃气调压井、管廊中央监控室围护墙体，人员长期值守区域，必须采用现浇钢筋混凝土重型抗爆墙。

（二）耐火性能强制标准

1. 常规舱室分隔抗爆墙：耐火极限≥3.0h，A 级不燃材料，无可燃填充芯材；

2. 监控中心、运维休息室围护抗爆墙：耐火极限≥4.0h，兼顾抗爆 + 长时效隔火，阻断爆炸次生火灾蔓延；

3. 所有配套抗爆门、观察窗、封堵构件耐火等级与墙体同步，不得降级。

（三）地下环境耐久防护量化指标

1. 防水等级：地下二级防水，墙体设置止水构造、防腐面层；

2. 防腐标准：混凝土墙体添加抗渗抗腐蚀外加剂；轻钢复合墙龙骨采用热镀锌 Q345B 钢材，面层环氧重防腐涂层；

3. 抗渗要求：墙体抗渗等级不低于 P6，杜绝地下水渗入弱化结构强度；

4. 抗土压：墙体侧向可承受地下土体静压力，爆炸冲击叠加土压工况下不倾覆、不开裂。

（四）爆炸后结构完整性判定标准（验收核心）

1. 无整体坍塌、无贯穿孔洞、无大面积碎片飞溅；

2. 背爆面无脱落、无穿透性裂缝，仅允许细微表面裂纹；

3. 墙体与管廊主体连接部位锚固、焊缝无断裂，洞口加固结构完整。

四、地下管廊两类主流抗爆墙规范构造要求

（一）现浇钢筋混凝土重型抗爆墙（主干燃气舱、监控间强制选用）

1. 墙体厚度：常规≥250mm，0.3MPa 高压工况厚度≥350mm；

2. 混凝土标号：C30 及以上防爆抗渗混凝土，抗渗 P6；

3. 配筋规范：双层双向 HRB400 钢筋，竖向、水平筋间距≤150mm，洞口四周增设附加加强筋；墙体与管廊顶板、底板、侧墙钢筋一体浇筑，锚固长度≥30 倍钢筋直径；

4. 配套洞口：人员通行门洞设置同等级钢筋混凝土门框墙，门洞周边 2m 范围顶板、底板厚度不小于 300mm；管线穿墙预埋加厚密闭防水套管，套管外径＞150mm 时洞口四周二次加固；

5. 密闭封堵：管道、电缆穿过墙体采用防爆密闭肋 + 阻燃防爆密封填料双重封堵，杜绝冲击波、燃气窜舱。

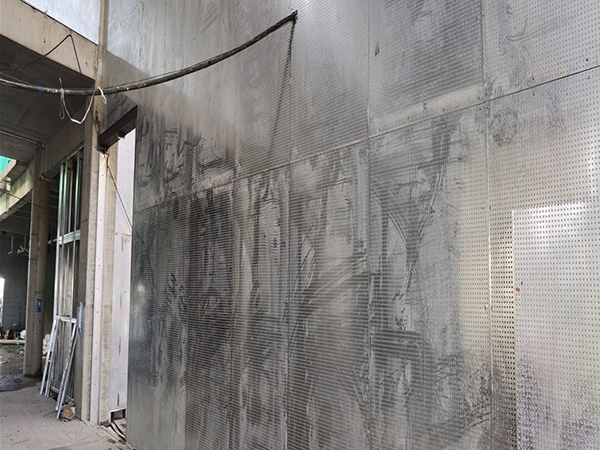

（二）装配式轻钢复合抗爆墙（支线分段、改造管廊专用）

1. 龙骨标准：加厚 Q345B 热镀锌 C 型钢龙骨，主龙骨间距≤600mm，横竖龙骨满焊连接；

2. 板材构造：双面防爆钢板 + 高密度 A 级不燃吸能矿物棉填充，禁止普通岩棉、泡沫填充；

3. 拼接规范：板材拼接缝设置金属压条，内部填充防爆阻燃密封胶；墙体底部设置混凝土止水基座，高度≥200mm，阻断地下水腐蚀龙骨；

4. 安装锚固：底部、顶部与管廊结构采用化学锚栓紧固，锚栓拉拔力满足爆炸侧向推力验算，每米墙体不少于 4 套锚固点。

五、不同管廊场景专项规范与防护适配标准

（一）燃气舱与电力舱分隔抗爆墙（***核心高危分隔）

1. 规范条文：GB 50838 要求燃气舱每 200m 设置一道 3.0h 耐火防爆分隔墙，燃气舱与高压电力舱必须完全隔离，禁止直接连通；

2. 抗爆等级统一 0.1MPa，现浇钢筋混凝土结构，厚度≥250mm；

3. 通行门洞配套甲级抗爆密闭门，门体抗爆压力、耐火极限与墙体一致；

4. 两侧舱室管线穿墙独立套管封堵，设置阻火防爆阀门，防止燃气窜入电力舱。

（二）管廊运维监控室、操作间围护抗爆墙

1. 规范依据 GB/T 50779，人员长期值守区域，抗爆等级≥0.2MPa，耐火 4.0h；

2. 墙体采用 300mm 以上钢筋混凝土，独立防护单元，与燃气舱保持安全间距；

3. 设置防爆观察窗、防爆通风百叶，通风口配套防爆波活门，阻挡冲击波侵入室内；

4. 电缆进线采用防爆波电缆井密闭封堵，切断冲击波传导通道。

（三）管廊交叉口、多舱交汇分隔抗爆墙

1. 规范要求交叉口全部舱室之间设置抗爆隔墙，无直通连通通道；

2. 爆炸荷载按多舱叠加工况核算，墙体厚度、配筋提高一档；

3. 交叉口底部增设集水坑，墙体底部做止水坎，避免积水腐蚀墙体根部结构。

（四）兼顾人防功能综合管廊抗爆墙

1. 防护单元划分：单条燃气舱为独立防护单元，监控室单独分区；

2. 双重荷载验算：同时满足燃气爆炸动荷载 + 常规武器人防动荷载；

3. 连通口设置防护密闭门，通风管道加装防爆波阀门，所有穿墙管线做战时密闭封堵；

4. 墙体厚度、配筋按照人防 6 级抗力标准加强，基础加深抗倾覆。

六、地下管廊抗爆墙施工与验收规范管控要点

（一）施工强制性规范要求

1. 钢筋混凝土墙体必须与管廊主体一体浇筑，禁止后期二次砌筑拼接，减少薄弱施工缝；施工缝设置止水钢板，防止渗水弱化结构；

2. 装配式轻钢墙体底部必须浇筑混凝土止水基座，禁止龙骨直接埋入地下淤泥、积水区域；

3. 所有洞口、拼接缝、管线穿墙节点为防爆薄弱点，严格执行 14J938 节点大样施工，严禁简化密封工序；

4. 地下潮湿区域所有金属构件镀锌、防腐涂层完整，焊接部位补涂防锈层。

（二）竣工验收全套合规资料标准

1. 爆炸荷载计算书、抗爆等级专项设计图纸、节点详图；

2. 混凝土、钢材、防爆填充材料第三方检测报告；

3. 墙体锚固拉拔试验记录、隐蔽工程验收记录；

4. 抗爆门、防爆套管、密封构件出厂合格证；

5. 耐火极限、抗爆性能检测报告，满足 3.0h/4.0h 耐火与设计冲击波压力要求。

（三）现场验收判定红线（不合格直接返工）

1. 墙体厚度、配筋低于设计标准；

2. 配套门窗、封堵构件防爆、耐火等级低于墙体；

3. 穿墙管线仅使用普通防火泥，无防爆密闭套管与密闭肋；

4. 轻钢龙骨无防腐、底部无止水基座，长期存在锈蚀失效风险；

5. 施工缝无止水构造，墙体存在渗水隐患。

七、地下管廊抗爆墙常见违规设计与规范规避措施

1. 违规 1：用普通 3h 防火隔墙替代抗爆墙规范规避：普通隔墙无抗冲击波承载力，燃气爆炸会直接坍塌，主干燃气舱必须采用 0.1MPa 及以上钢筋混凝土抗爆墙。

2. 违规 2：舱室连通门洞仅用普通甲级防火门规范规避：防火门无抗爆能力，必须配套同等级抗爆密闭门，同步设置密闭封堵构造。

3. 违规 3：简化管线穿墙密封，仅用阻火包封堵规范规避：地下管廊需防爆密闭套管 + 密闭肋 + 防爆密封填料三重封堵，阻火包仅满足防火，无法阻挡冲击波。

4. 违规 4：装配式轻钢抗爆墙用于主干高压燃气舱规范规避：轻钢复合墙仅限支线低压分段，高压主干舱强制现浇混凝土重型抗爆墙。

5. 违规 5：忽略地下水土腐蚀，不做防水防腐处理规范规避：地下环境必须配套止水基座、抗渗混凝土、热镀锌 / 重防腐面层，防止长期潮湿降低结构强度。
