石油化工罐区防爆墙设计与安装要点全解析

石油化工罐区作为易燃易爆介质储存的核心场所，其安全防护体系直接关系到区域生态、人员生命及财产安全。防爆墙作为罐区抵御爆炸冲击波、阻隔火焰蔓延、防止介质泄漏扩散的关键构筑物，需同时满足抗爆、防火、防渗等多重需求，且必须严格遵循现行国家标准规范。本文结合《石油化工建筑物抗爆设计标准》《建筑设计防火规范》等核心要求，从设计、安装、质量控制三大维度，全面拆解石油化工罐区防爆墙的核心要点，为罐区安全防护工程提供精准指导。

一、设计核心：以风险分级为基础，筑牢合规防线

罐区防爆墙设计需先基于储罐介质特性、存储量、爆炸风险评估结果确定防护等级，再结合地形条件、工艺布局优化结构方案，核心遵循“分级适配、非承重优先、无缝防护”原则，杜绝设计层面的安全隐患。

（一）设计依据与风险分级

罐区防爆墙设计必须严格对标多项国家标准，核心依据包括《石油化工建筑物抗爆设计标准》（GB/T50779-2022）、《建筑设计防火规范》（GB50016-2014）、《石油库设计规范》（GB50074-2014）及《石油化工企业设计防火标准》（GB50160-2008），确保设计方案合规性。

风险分级与抗爆等级确定是设计前提：需通过爆炸安全评估明确爆炸冲击波峰值入射超压，结合介质类型（甲类、乙类、丙类可燃液体/气体）、储罐容积划分风险等级，对应选择适配的防爆墙结构形式。根据GB/T50779-2022规定，不同超压值对应结构形式如下：1. 超压≤6.9kPa时，可采用钢筋混凝土框架-加劲砌体抗爆墙或钢框架-支撑结构；2. 6.9kPa＜超压＜21.0kPa时，选用钢筋混凝土框架-抗爆墙、加劲砌体抗爆墙或钢框架-支撑结构；3. 超压≥21.0kPa时，必须采用钢筋混凝土框架-抗爆墙结构，且需强化节点加固措施。

（二）关键设计参数把控

1.安全距离与布局：防爆墙需与储罐保持合理间距，立式储罐距堤脚线距离不小于罐壁高度的一半，卧式储罐不小于3m；若罐区建在山边，靠山一侧罐壁至挖坡坡脚线距离不小于3m，可利用山体作为天然防护，但需确保山体稳定性。防爆墙外侧基脚线至相邻建筑距离不小于10m，避免爆炸冲击波叠加影响。同时，防爆墙需形成闭合防护区域，无缺口、断点，适配罐区工艺流程，避开管线穿越核心区域，确需穿越时需设置防爆密封套管。

2.高度与容积：防爆墙实际高度=计算高度+0.2m，立式储罐区域防爆墙高度以堤内设计地坪计不低于1.0m，以堤外3m内地坪计不超过2.2m；液化烃压力储罐防护墙高度宜为0.6m，全冷冻式储罐防护墙高度需比设计液面高出0.2m。此外，防爆墙围合区域的有效容积需满足事故状态下泄漏介质的存储需求，防止介质外流扩散引发次生灾害。

3.结构与节点设计：防爆墙宜采用非承重结构，与罐区主体结构（框架柱、梁）脱开布置，脱开距离不小于外墙zui大塑性变形，且不小于50mm，避免爆炸荷载直接传递至主体结构。若为单层建筑且超压＜21.0kPa，经技术经济对比可采用不脱开布置，但框架构件需同步承受爆炸荷载。钢筋混凝土抗爆墙横墙间距不超过12.0m，楼盖、屋盖长宽比不大于2.0；加劲砌体横墙间距对应控制在更严格范围，确保荷载均匀传递。节点部位需强化处理，与地面、顶棚衔接处预留伸缩缝，填充弹性防火密封材料，防止温度变形导致开裂。

（三）材质选型：适配罐区高危环境

罐区防爆墙材质需兼顾抗爆性、耐腐蚀性、耐火性，杜绝选用素混凝土、无筋砌体等脆性材料，避免爆炸时产生碎片引发次生灾害。常见材质及适配场景如下：

1.钢筋混凝土：适用于中高等级抗爆场景（超压≥50kPa），混凝土强度等级不低于C30，墙体厚度不小于180mm，需绑扎双层钢筋网，纵筋直径≥12mm，水平筋间距≤200mm，构造柱每5m设置一根，增强整体稳定性。该材质耐久性强、抗冲击性好，能有效抵御高温辐射与介质腐蚀，是甲、乙类储罐区的首选。

2.加劲砌体：适用于低中等级抗爆场景（超压≤6.9kPa），选用MU15以上烧结普通砖或混凝土实心砖，砌筑砂浆强度等级不低于M10，严禁使用多孔砖。砌体中需设置拉结筋，每500mm高度布置一道，伸入墙内至少1m，末端做135度弯钩，与构造柱牢固连接，提升抗爆整体性。

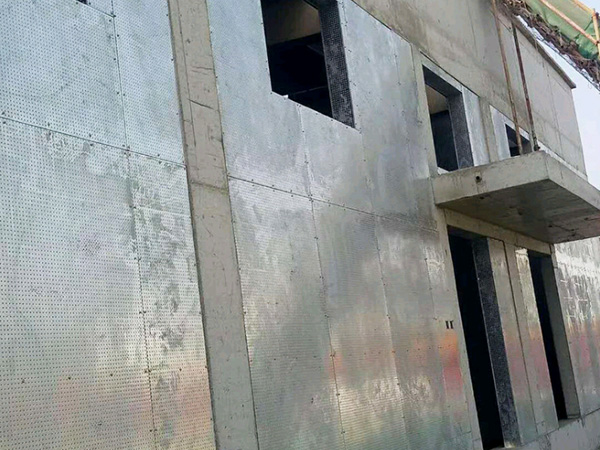

3.钢板复合结构：由镀锌钢板与吸能材料（岩棉、泡沫铝）复合而成，钢板厚度不低于5mm，钢龙骨采用镀锌C型钢，适用于临时防护或需要快速安装的场景。填充岩棉厚度不低于150mm，兼具保温与隔热功能，可阻隔爆炸热量传递，耐火极限可达4小时，适配罐区辅助设施区域。

4.附属材料：密封胶需选用防火、耐老化、与墙体材质兼容的产品，确保接缝密封严密；锚固螺栓采用高强度型号，抗拔力不低于设计值的1.2倍，适配罐区潮湿、腐蚀性环境。

二、安装关键：规范工序实施，严控过程质量

罐区防爆墙安装需结合高危环境特点，强化前期准备与工序管控，重点防范基础沉降、砌筑不实、节点渗漏等问题，确保安装质量与设计一致性。

（一）前期准备：筑牢施工基础

1.技术准备：组织设计、监理、施工单位开展图纸会审，重点核查防爆墙位置与储罐、管线的冲突，明确抗爆等级、材质参数、节点构造等核心要求，对疑问及时出具设计变更文件。编制专项施工方案，针对高等级防爆墙、复杂节点制定细化流程，技术交底时结合实物演示，明确材料标准、操作要点及安全规范，施工人员考核合格后方可上岗。

2.材料验收：主材料进场时需核查出厂合格证、材质证明书及检测报告，钢筋采用HRB400级，进场后需做反弯试验，弯180度不脆断方可使用；混凝土试块抗压强度需达标，砂浆配合比经试验室确定并挂牌使用。钢板、密封胶等辅助材料需适配罐区腐蚀环境，镀锌钢板锌层符合Z275标准，密封胶需做兼容性测试，避免与介质发生化学反应。

3.现场准备：基础开挖前需平整场地，用全站仪精准放线，轴线偏差控制在3mm内，标高偏差不超过5mm，放线后经监理复核确认。地基土压实度不低于0.95，软土区域需换填300mm厚级配砂石，混凝土垫层厚度不小于300mm，强度等级不低于C25，浇筑后确保表面平整，无蜂窝、麻面缺陷。雨季施工需做好排水措施，避免基槽积水泡软地基。

（二）核心工序实施要点

1.基础施工：基础模板安装垂直度偏差不超过5mm/m，接缝密封严密防止漏浆；混凝土浇筑时分层振捣密实，每层厚度≤500mm，振捣至表面无气泡、不下沉为止，杜绝漏振、过振。垫层凝固后弹双线（轴线+边线），墙角垂直度控制在90度，偏差不超过1度，确保后续砌筑精度。基础施工完成后需养护不少于7天，强度达到设计值80%以上方可进行墙体砌筑。

2.墙体砌筑与浇筑：砌体砌筑采用“丁顺交替”摆砖法，错缝长度不小于1/4砖长，杜绝通缝；灰缝厚度控制在8-12mm，饱满度不低于90%，每日砌筑高度不超过1.5m，雨天不超过1.2m，避免砂浆未凝固受压变形。钢筋混凝土墙体浇筑前需复核钢筋规格、间距、保护层厚度（不小于25mm），绑扎牢固后浇筑混凝土，做好试块留置，每100m³制作一组试块用于强度检测。浇筑后及时覆盖保湿养护，养护时间不少于14天，高温或低温环境需采取专项养护措施。

3.节点与附属设施安装：防爆墙与储罐、管线衔接处需采用柔性密封处理，预留孔洞周边增设加强筋，密封胶填充饱满、平整，防止介质渗漏。防爆门、窗安装需与墙体施工同步进行，门框预埋12mm厚钢板，采用M10膨胀螺栓固定，间距≤300mm；防爆玻璃选用两层8mm玻璃夹PVB膜的夹胶类型，进场前检查无隐裂方可安装。同时，按规范设置排水系统、踏步等附属设施，排水口需配备可快速关闭的阀门，事故时能阻断介质外流。

三、质量控制：全流程闭环管理，杜绝安全隐患

罐区防爆墙质量控制需建立“自检-互检-专检-监理验收”四级体系，贯穿施工全流程，重点聚焦材料、工序、节点、检测四大核心环节，确保防护效能达标。

（一）材料动态管控

施工过程中对材料进行全程跟踪检查，混凝土浇筑前检测坍落度（控制在120-140mm），钢筋绑扎前复核锈蚀情况与规格，焊接材料检查有效期与材质适配性。对不合格材料立即清退出场，严禁混用、代用，确需代用的需经设计单位书面同意，确保材料性能不低于设计要求。

（二）工序质量把控

砌筑工序每日完工后检查灰缝饱满度、墙体垂直度与平整度，垂直度偏差不超过5mm/m，平整度偏差≤3mm；钢筋混凝土墙体拆模后检查外观，无裂缝、蜂窝、麻面等缺陷，轻微缺陷按规范修补，严重缺陷需返工处理。焊接工序需检查焊缝外观质量，无夹渣、气孔、裂纹等问题，焊缝高度、宽度符合设计，高等级防爆墙焊缝需100%做超声波或射线探伤检测，合格率达100%。锚固螺栓安装后抽样做抗拔力测试，抽样比例不低于5%，抗拔力达标后方可进入下道工序。

（三）节点专项验收

节点部位单独组织验收，重点检查接缝密封严密性、锚固牢固性及加强措施落实情况，对防爆墙与防爆门、管线的衔接处，模拟爆炸冲击波受力情况测试，确保无渗漏、无松动。密封胶施工后检查附着力与饱满度，避免后期脱落导致防护失效。

（四）竣工综合检测

施工完成后整理完整竣工资料，包括图纸、设计变更、材料合格证、检测报告、施工记录等，提交审核。组织第三方机构开展综合检测，包括墙体强度、抗爆性能、耐火性能、密封性等，高等级防爆墙需进行爆炸模拟试验，确认能承受设计冲击波超压。验收合格签署报告后，方可投入使用，同时建立定期维护档案。

四、结语

石油化工罐区防爆墙的设计与安装，是一项系统性工程，核心在于“设计合规、材质适配、施工规范、管控到位”。既要基于风险分级精准匹配抗爆等级与结构形式，严格遵循国家标准筑牢设计防线；又要强化施工全流程质量管控，把好材料验收、工序实施、节点处理等关键关口，确保防爆墙在事故状态下能有效抵御冲击波、阻隔火焰与介质扩散。唯有将每一项要点落到实处，才能构建起罐区安全防护的“坚不可摧之盾”，为石油化工行业的安全生产提供坚实保障。
